| Produkt:
|

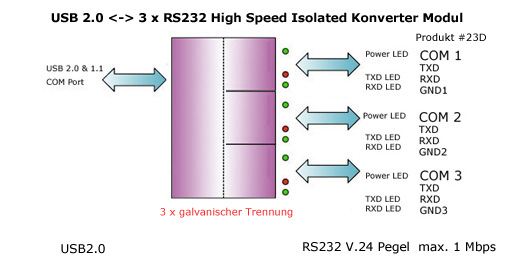

USB 2.0 <=> 3 x RS232 High Speed Isolated Konverter Modul
|
#23D
|
| Driver:
|
Driver Installation Anleitung - kurz
Driver Installation Anleitung - lang
|
|
| Installation:
|
Plug & Play
|
|
| USB Kabellänge:
|
1,8 m
|
|
| USB-Interface:
|
3 x virtueller COM-Port
|
|
| Anschluss 1:
|
USB2.0 (1.1)
|
|
| Anschluss 1 Belegung:
|
Pin 1 - Vcc
Pin 2 - D-
Pin 3 - D+
Pin 4 - GND
|
|
Anschluss 1
ESD Schutz:
|
2 data lines protection, Protects VBUS
Enhanced ESD protection: IEC61000-4-2 level 4:
15kV (air discharge)
8kV (contact discharge)
ESD protection of VBUS
Fast response time
Consistant D+/D- signal balance
Best capacitance matching tolerance I/O to GND of 0.04pF
Compliance with USB2.0 requirement (<1pF)
|
|
| Anschluss 2,3,4:
|
RS232 V.24 Pegel
|
|
Anschluss 2,3,4
Belegung:
|
Pad 1 - RXD - Input
Pad 2 - TXD - Output
Pad 3 - GND_iso
|
|
| Anschluss 2,3,4:
|
RS232:
±15 kV Human Body Model
±8 kV IEC 1000-4-2, Contact Discharge
±15 kV IEC 1000-4-2, Air-Gap Discharge
Latchup Free
1 Mbps Data Rate
EIA/TIA-232 Specifications Down to 3.0 V
|
|
| Anschluss 2,3,4 Pegel:
|
V.24 (-12..+12V)
|
|
| Galvanischer Trennung:
|
2500 VAC rms t=1 min. per UL1577
Viorm = 560 Vpeak
|
|
| Spannungsversorgung:
|
+5V über USB ca. 210 mA
|
|
| Übertragungsraten:
|
183 bps bis 12 Mbps
vollständige Liste aller möglichen Baudraten im PDF Format
|
|
| Zustandsanzeigen:
|
je Kanal
Power LDE rot
TXD LED rot
RXD LED grün
|
|
| Betriebstemperatur:
|
-20..+80°C
|
|
| Außenabmessungen:
|
(mm) L 85 B 55 H 10
|
|
| Treiber Software:
|
Windows 8
Windows 7
Windows Vista x64
Windows XP x64
Windows Server 2003 x64
Windows Vista
Windows XP
Windows Server 2003
Windows 2000
Windows ME
Windows 98
Linux
Mac OS X
Mac OS 9
Mac OS 8
Windows CE.NET (Version 4.2 and greater)
|
|
)
