USB 2.0 <=> RS485 Konverter Kabel (Prod. Nr. #242)

Mögliche Varianten V4.0:
Vollduplex (4-Leiter)
Halbduplex (2-Leiter)
Vollduplex (4-Leiter) und Halbduplex (2-Leiter)
Pinbelegung und Steckerwahl nach Ihren Vorgaben

Merkmale:
Extrem klein  !     Außenabmessungen (mm) L 60 B 18 H 13 ! Extrem robust  !    Bis 3 Mbps  !
Wandler vergossen   !
Kabellänge von 15 cm bis 5 m    !

USB Modul:
Nach USB Spezifikation 2.0 & 1.1
Unterstützt automatisch "handshake mode"
Bis 3 Mb/s "data transfer rate"
Unterstützt "Remote wake-up" und power management
Einfachste Installation

RS485 Receiver:
+/- 15 kV Human Body Model
+/- 6 kV IEC 1000-4-2, Contact Discharge
+/- 12 kV IEC 1000-4-2, Air-Gap Discharge
Allow Up to 128 Receivers on the Bus
True-Fail-Safe Receiver
-7V .. +12V Common-Mode Range
Thermal Protection Against Output Short Circuit

RS485 Driver:
+/- 9 kV Human Body Model
Slev-Rate Limited for Errorless Data Transmission -7V .. +12V Common-Mode Range
Current Limiting
Thermal Shutdown for Driver-Overload Protection

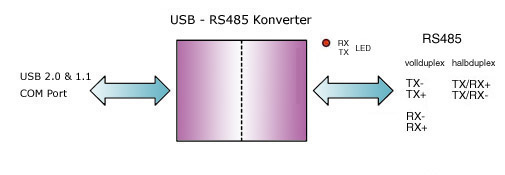

Blockschaltbild



Konverter Bilder




Video - fun Test ;)


Technische Daten

Produkt: USB2.0 <=> RS485 Konverter Kabel #242
Driver: Driver Installation Anleitung
Installation: Plug & Play
Kabellänge: 0,15 .. 5,0 m
> 5,0 m bitte anfragen
USB-Interface: virtueller COM-Port
Anschluss 1: USB2.0 (1.1)
Anschluss 1 Belegung: Pin 1 - Vcc
Pin 2 - D-
Pin 3 - D+
Pin 4 - GND
Anschluss 2: RS485
offenes Kabelende
oder Pinbelegung und Steckerwahl nach Ihren Vorgaben
Anschluss 2 Belegung: Halbduplex (2-Leiter) V4.2

Offeneskabelende:

neue Kabel Version ab 20.11.2010
Grün - TX/RX+
Weiss - TX/RX-
Braun - GND
Schirm - Schirm USB

alte Kabel Version vor 20.11.2010
Grün - TX/RX+
Weiss - TX/RX-
Schwarz - GND
Schirm - Schirm USB

RKT8 Stecker:

neu ab 01.2013
Rot - 5 - +5V_USB
Orange - 3 - Data +
Braun - 4 - Data -
Schwarz - 1 - GND_USB
Schirm - 8 - Schirm_USB

alt bis 12.2012
Schirm (8)
SW (1) GND
GN (3) Data+
WS (4) Data-


Vollduplex (4-Leiter) V4.2

Offeneskabelende:

neu ab 04.2014
Braun - TX+
Orange - TX-
Gelb - RX+
Grün - RX-
Schwarz - GND
Schirm - Schirm USB

alt
Braun - TX+
Weiss - TX-
Grau - RX+
Gelb - RX-
Grün - GND
Schirm - Schirm USB
Abschlusswiderstände: Vollduplex Version:
RX 120 Ohm fest
TX 120 Ohm fest

Halbduplex Version:
RX/TX 120 Ohm fest
Anschluss 2 Schutz: RS485 Receiver:
+/- 15 kV Human Body Model
+/- 6 kV IEC 1000-4-2, Contact Discharge
+/- 12 kV IEC 1000-4-2, Air-Gap Discharge
Allow Up to 128 Receivers on the Bus
True-Fail-Safe Receiver
-7V .. +12V Common-Mode Range
Thermal Protection Against Output Short Circuit

RS485 Driver:
+/- 9 kV Human Body Model
Slev-Rate Limited for Errorless Data Transmission
-7V .. +12V Common-Mode Range
Current Limiting
Thermal Shutdown for Driver-Overload Protection
Handshake über: kein
X-On / X-Off
TX/RX Umschaltung: Automatisch oder über Handshake
Übertragungskanäle: RS485 fullduplex 4-Leiter
RS485 halfduplex 2-Leiter
Spannungsversorgung: +5V über USB (max. 80 mA)
Modul meldet sich mit 96 mA bei USB an.
Max. 38 mA Ready (Konverter On, kein Datenfluss)
Max. 80 mA Vollduplex 4-Leiter Betrieb, (max. Datenfluss)
Übertragungsraten: 183, 300, 1200, 2400, 4800, 9600, 19200, 38400, 57600,
11520, 230400, 460800, 921600 bis 3 Mbps vollständige Liste aller möglichen Baudraten im PDF Format
Zustandsanzeigen: TX&RX - SMD LED rot (PLCC2)
Betriebstemperatur: -25..+80°C
Treiber Software: Windows 8
Windows 7
Windows Vista x64
Windows XP x64
Windows Server 2003 x64
Windows Vista
Windows XP
Windows Server 2003
Windows 2000
Windows ME
Windows 98
Linux
Mac OS X
Mac OS 9
Mac OS 8
Windows CE.NET (Version 4.2 and greater)




Kurzbeschreibung


Diese kleine USB2.0 - RS485 Konverter konvertiert den USB-Anschluss nach RS485 (COM-Port).
Der Konverter ist voll Plug- und Play- fähig. Entsprechende Treiber zur Einbindung sind dem Produkt beigefügt.

Die COM-Signalaktivität der TX und RX Leitungen wird über Leuchtdiode angezeigt.
Die Differential- Eingänge/Ausgänge weisen Abschlusswiderstände von 120 Ohm auf,
die bei Bedarf aktiviert werden können. In Halbduplex Modus kann Lokales Echo über
abgeschaltet werden. Betrieb von mehreren Konvertern an einem PC ist möglich.


COM Port Informationen

Sie benötigen eine (zusätzliche) serielle RS232 Schnittstelle an Ihrem PC oder Laptop ?

1. Schließen Sie das "USB - RS232 Kabel" an die USB-Schnittstelle an.
2. Die Treiber Installation startet jetzt automatisch.
3. Treiber installieren, fertig.

Ab jetzt, immer wenn das "USB - RS232 Kabel" mit dem Rechner verbunden ist,
wird eine weitere serielle COM Schnittstelle zur Verfügung gestellt.








RS485 Infos

Die RS485-Schnittstelle stellt eine Erweiterung der RS422-Definition dar. Während die RS422
lediglich den unidirektionalen Anschluss von bis zu 10 Empfängern an einen Sendebaustein zulässt,
ist die RS485 als bidirektionales Bussystem mit bis zu 32 Teilnehmern konzipiert. Physikalisch
unterscheiden sich beide Schnittstellen nur unwesentlich.

RS485-Bussystem
Da mehrere Sender auf einer gemeinsamen Leitung arbeiten, muß durch ein Protokoll sichergestellt
werden, daß zu jedem Zeitpunkt maximal ein Datensender aktiv ist. Alle anderen Sender müssen
sich zu dieser Zeit im hochohmigem Zustand befinden. Die Aktivierung der Senderbausteine kann
durch Schalten einer Handshake-Leitung, datenflussgesteuert oder automatisch erfolgen. Eine
Terminierung des Kabels ist bei RS422-Leitungen nur bei hohen Baudraten und großen Kabellängen,
bei RS485-Verbindungen dagegen grundsätzlich nötig.

Obwohl für große Entfernungen bestimmt, zwischen denen Potentialverschiebungen unvermeidbar sind,
schreibt die Norm für keine der beiden Schnittstellen eine galvanische Trennung vor.

Da die Empfängerbausteine empfindlich auf Verschiebung des Massepotentials reagieren, ist für
zuverlässige Installationen eine galvanische Trennung unbedingt empfehlenswert. Bei der Instal-
lation muß auf korrekte Polung der Aderpaare geachtet werden, da eine falsche Polung zur
Invertierung der Daten- und Handshake-Signale führt.

Betriebsarten

RS485 2-Draht-Bus: Der RS485-2-Draht-Bus besteht gemäß u.a. Skizze aus dem eigentlichen Buskabel
mit einer max. Länge von 500m. Die Teilnehmer werden an dieses Kabel über eine max. 5 Meter lange
Stichleitung angeschlossen. Der Vorteil der 2-Draht-Technik liegt im wesentlichen in der Multimaster-
Fähigkeit, wobei jeder Teilnehmer prinzipiell mit jedem anderen Teilnehmer Daten austauschen kann.
Der 2-Draht-Bus ist grundsätzlich nur halbduplexfähig. D.h. da nur ein Übertragungsweg zur Verfügung
steht, kann immer nur ein Teilnehmer Daten senden. Erst nach Beendigung der Sendung können z.B.
Antworten anderer Teilnehmer erfolgen. Die wohl bekannteste Anwendung der 2-Draht-Technik ist der PROFIBUS.

RS485 4-Draht-Bus: Die z.B. vom DIN-Messbus (DIN 66 348) genutzte 4-Draht-Technik kann nur von
Master/Slave-Anwendungen verwendet werden. Der Datenausgang des Masters wird in dieser Betriebsart
auf die Dateneingänge aller Slaves verdrahtet. Die Datenausgänge der Slaves sind zusammen auf den
Dateneingang des Masters geführt.


Vollduplex:
Möglichkeit zum gleichzeitigen Senden und Empfangen von Daten.

Halbduplex:
Abwechselnde Sende- und Empfangsmöglichkeit auf einer Leitung (gemultiplext).

Simplex:
Nur Senden oder nur Empfangen.

Gegentakt-Betrieb:
Beim Gegentakt-Übertragungsverfahren wird eine Leitung mit dem zu übertragenden Signal, die zweite Leitung
mit dem invertierten Signal gespeist (symmetrische Leitung). Am Leitungsende wird die Differenz beider
Signalamplituden abgegriffen. Dadurch heben sich Gleichtaktstörungen wie z.B. Nebensprechen, externe
Störeinkopplungen und zum Teil Rauschen auf, so dass sich diese kaum auf die Signalübertragung auswirken.




RS422 und RS485 sind elektrisch kompatibel.
Die maximale Kabellänge für RS422 und RS485 ist in der Spezifikation nicht definiert.
Die maximale Kabellänge schrumpft mit höheren Übertragungsraten. Als Faustregel gilt bei 24-AWG Kabel:

Kabellänge (m) = 100.000.000 / Baud (bps)

Baud
(kbps)
9600
19,2
38,4
115,2
250
500
750
Länge
(m)
10417
5208
2602
868
400
200
133
Baud
(Mbps)
1
2
3
10



Länge (m)
100
50
33
10




Systemabhängig muss eine Terminierung der Leitungen eingesetzt werden.
Bei einem RS422-System gibt es nur einen Sender und ev. mehrere Empfänger,
eine Terminierung erfolgt am Ende des Kabels in der Nähe des letzten Empfängers.
Bei einem RS485-Bus erfolgt im Allgemeinen eine Terminierung an beiden Kabelenden.
Der Abschlußwiderstand muss innerhalb 20% dem Wellenwiderstand des Kabels entsprechen,
in der Praxis zwischen 100 Ohm und 140 Ohm.
Die Terminierung verhindert Reflektionen in Leitungen. Bei Baudraten < 115200 bps ist keine
Terminierung erforderlich.

RS422 and RS485 Standards RS422 RS485
Mode of operation
Differential
Differential
Allowed no. of Tx and Rx
1 Tx, 10 Rx
32 Tx 32 Rx
Maximum cable length
4000ft length
4000ft length
Maximum data rate
10 Mbsp
10 Mbps
Minimum driver output range
±2V
±1,5V
Maximum driver output range
±5V
±5V
Maximum driver short-circuit current
150 mA
250 mA
Tx load impedance
100 Ohm
54 Ohm
Rx input sensitivity
±200 mV
±200 mV
Maximum Rx input resistance
4 kOhm
12 kOhm
Rx input voltage range
±7V
-7V to +12V
Rx logic high
>200 mV
>200mV
Rx logic low
<200mV
<200mV
