Geigerzähler, PIN Diode Driver Interface - X100-7 SMD (Prod. Nr. #P10)
Merkmale:
Außenabmessungen (mm) L 80 B 30 H 10 Spannungsversorgung +2,7 .. 5,7V DC
Output TTL 5V High Aktiv ca. 20 µS Pulse
Geeignet für Langzeitmessung - Beta- Gamma- X- Strahlung Detektion
|
|

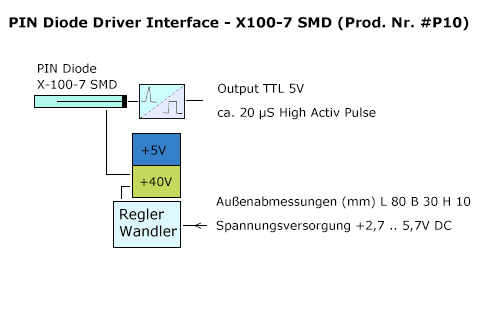

Blockschaltbild
Bilder - Geigerzähler, PIN Diode Driver Interface - X100-7 SMD (Prod. Nr. #P10)
Video - Geigerzähler, PIN Diode Driver Interface - X100-7 SMD (Prod. Nr. #P10)
Video - PIN Diode Driver Interface - X100-7 SMD Röntgenstrahlen Detektion in 4,0m Abstand
Technische Daten - PIN Diode Driver Interface - X100-7 SMD
Produkt:
|
PIN Diode Driver Interface - X100-7 SMD
|
#P10
|
Spannungsversorgung:
|
+2,7 .. 5,7V DC V DC
|
|
Output:
|
TTL 5V High Aktiv
|
|
Außenabmessungen:
|
(mm) L 80 B 30 H 10
|
|
Anschluss 1 Belegung:
|
von Außen nach Innen
Pin 1 - Spannungsversorgung +2,7 .. 5,7V DC
Pin 2 - GND
Pin 3 - Output TTL 5V High Aktiv
Pin 4 - GND
|
|
PIN Diode Fläche:
|
100 mm²
|
|
IP/Dosis Cs-137:
|
µSv/h IP/60 Sek.
7,8 160
10 215
75 1990
162 4368
345 9890
1300 40000
5200 93522
15800 211438
|
|
PIN Diode Doku
|
X100-7 SMD Dokumentation als
|
|
|
