USB 2.0 <-> RS232 Konverter Platine für z.B. Modem Integra V2.0 (Prod. Nr. #236)
|
|

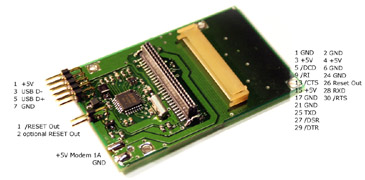

Konverter Bild, Pinbelegung
Technische Daten
| Produkt:
|
USB 2.0 <-> RS232 Konverter Platine V2.0 - z.B. für Modem Integra
|
#236
|
| Driver:
|
Driver Installation Anleitung
|
|
| Installation:
|
Plug & Play
|
|
| USB-Interface:
|
virtueller COM-Port
|
|
| Anschluss 1:
|
USB2.0 (1.1)
|
|
| Anschluss 1 Belegung:
|
Pin 1 - +5V
Pin 3 - D-
Pin 5 - D+
Pin 7 - GND
|
|
| Anschluss 2:
|
RS232 TTL/CEMOS 5V
|
|
| Anschluss 2 Belegung:
|
Pin 01 - GND
Pin 02 - +5V
Pin 05 - /DCD
Pin 09 - /RI
Pin 13 - /CTS
Pin 15 - High (+5V über 1K)
Pin 17 - GND
Pin 21 - GND
Pin 25 - TXD
Pin 27 - /DSR
Pin 29 - /DTR
Pin 02 - GND
Pin 04 - +5V
Pin 06 - GND
Pin 24 - GND
Pin 26 - Reset Out (z.B. PC Neustarten über Modem)
Pin 28 - RXD
Pin 30 - /RTS
|
|
| Handshake über:
|
kein
RTS / CTS
DSR / DTR
X-On / X-Off
|
|
| Übertragungsraten:
|
183, 300, 1200, 2400, 4800, 9600, 19200, 38400, 57600,
11520, 230400, 460800, 921600, ... bis 3000000 bps.
vollständige Liste aller möglichen Baudraten im PDF Format
|
|
| Zustandsanzeigen:
|
TXD & RXD - SMD LED rot
|
|
| Betriebstemperatur:
|
-5..+70°C
|
|
| Treiber Software:
|
Windows 8
Windows 7
Windows Vista x64
Windows XP x64
Windows Server 2003 x64
Windows Vista
Windows XP
Windows Server 2003
Windows 2000
Windows ME
Windows 98
Linux
Mac OS X
Mac OS 9
Mac OS 8
Windows CE.NET (Version 4.2 and greater)
|
|
|
COM Port Informationen
Sie benötigen eine (zusätzliche) serielle RS232 Schnittstelle an Ihrem PC oder Laptop ?
1. Schließen Sie das "USB - RS232 Kabel" an die USB-Schnittstelle an.
2. Die Treiber Installation startet jetzt automatisch.
3. Treiber installieren, fertig.
Ab jetzt, immer wenn das "USB - RS232 Kabel" mit dem Rechner verbunden ist,
wird eine weitere serielle COM Schnittstelle zur Verfügung gestellt.
|
|
RS232 Informationen
Max. Kabellängen bis 15 m, Übertragungsraten bis 20 kbps.
1:1 System (ein Treiber, ein Empfänger).
Heutige IC's garantieren Baudraten bis zu 1.000.000 bps. In der Praxis sind, abhängig von der Baudrate,
Kabellängen bis zu 150 m machbar (2400 bps ohne Probleme).
Das Kabel muss kapazitätsarm sein, eine gute Abschirmung und verdrillte Adernpaare haben.
Die Signalleitungen werden mit Ihren Rückleitungen verdrillt. Der Schirm sollte an beiden
Seiten an dem Gehäuse angeschlossen sein und nicht der Rückleiter sein.
|
|
|
|
|
|
|
|
|
|
|
