USB 2.0 <=> RS485/422 High Isolated Industrie Konverter Kabel (Prod. Nr. #245)
Merkmale:
Extrem EMV unempfindlich !
Extrem robust ! Für Industrie designt !
Außenabmessungen (mm) L 80 B 35 H 23 Bis 3 Mbps schnell !
Voll- oder Halb- Duplex ( 4- 2- Leiter ) mit vollisolierter RS485/422 COM- Schnittstelle !
Geringe Stromverbrauch ! High-Speed Digital Isolator (keine Optokoppler) !
+/-60 mA Driver Output, EIA 422-B, EIA 485-A, ITU V11, Profibus, UL 1577, IEC 61010-1
Thermal Shutdown bei falscher Beschaltung oder Busfehler !
RS485/422 Receiver:
+/- 15 kV Human Body Model
+/- 6 kV IEC 1000-4-2, Contact Discharge
+/- 12 kV IEC 1000-4-2, Air-Gap Discharge
Allow Up to 128 Receivers on the Bus
True-Fail-Safe Receiver
-7V .. +12V Common-Mode Range
Thermal Protection Against Output Short Circuit
RS485/422 Driver:
+/- 9 kV Human Body Model
Slev-Rate Limited for Errorless Data Transmission
-7V .. +12V Common-Mode Range
Current Limiting
Thermal Shutdown for Driver-Overload Protection
USB2.0 ESD Schutz:
2 data lines protection, Protects VBUS
Enhanced ESD protection: IEC61000-4-2 level 4:
15kV (air discharge)
8kV (contact discharge)
ESD protection of VBUS
Fast response time
Consistant D+/D- signal balance
Best capacitance matching tolerance I/O to GND of 0.04pF
Compliance with USB2.0 requirement (<1pF)
Galvanischer Trennung:
High common-mode transient immunity: >25 kV/µs
Safety and regulatory approvals
UL recognition: 5000 V rms for 1 minute per UL 1577
CSA Component Acceptance Notice #5A
IEC 60950-1: 600 V rms (reinforced)
IEC 60601-1: 250 V rms (reinforced)
VDE certificate of conformity
DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
VIORM = 846 V peak
Referenzen:
Schweißroboter Produktionsstraßen
Mobilfunk Anlagen
Mit einem Feritt auf der Zuleitung - 99,9 % Sicherheit gegen USB-Absturz
Extrass:
Auf der RS485/422 Seite steht isolierte 5V DC 120 mA zu verfügung
|
|

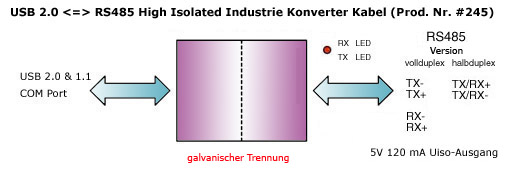

Blockschaltbild
Konverter Bilder
Technische Daten
| Produkt:
|
USB2.0 <=> RS485/422 High Isolated Industrie Konverter Kabel
|
#245
|
| Driver:
|
Driver Installation Anleitung - kurz
Driver Installation Anleitung - lang
|
|
| Installation:
|
Plug & Play
|
|
| Kabellänge:
|
5,0 m - andere Längen auf Anfrage!
|
|
| USB-Interface:
|
virtueller COM-Port
|
|
| Anschluss 1:
|
USB2.0 (1.1)
|
|
| Anschluss 1 Belegung:
|
Pin 1 - Vcc
Pin 2 - D-
Pin 3 - D+
Pin 4 - GND
|
|
Anschluss 1
ESD Schutz:
|
2 data lines protection, Protects VBUS
Enhanced ESD protection: IEC61000-4-2 level 4:
15kV (air discharge)
8kV (contact discharge)
ESD protection of VBUS
Fast response time
Consistant D+/D- signal balance
Best capacitance matching tolerance I/O to GND of 0.04pF
Compliance with USB2.0 requirement (<1pF)
|
|
| Anschluss 2:
|
RS485/422
SUB-D 9 Stecker mit Rändelschrauben
|
|
| Anschluss 2 Belegung:
|
Sub-D 9 pol. Stecker - Version: Vollduplex und Halbduplex
Pin 1 - OR - TX- (Z)
Pin 2 - BR - TX+ (Y)
Pin 3 - GN - RX+ (A)
Pin 4 - GE - RX- (B)
Pin 5 - SW - GND
Pin 6 - nc
Pin 7 - nc
Pin 8 - nc
Pin 9 - RT - +5V DC Output, belastba max. 120 mA
Offenes Kabelende - Version: Vollduplex und Halbduplex
OR - TX- (Z)
BR - TX+ (Y)
GN - RX+ (A)
GE - RX- (B)
SW - GND
RT - +5V DC Output, belastba max. 120 mA
Bei Halbduplex Version müßen TX+ mit RX+ und TX- mit RX-
zusammen geschaltet werden !
|
|
| Abschlusswiderstände:
|
TX Abschlusswiderstnd 120 R
TX PullUp / Down 100 K
RX Abschlusswiderstnd 50 K
RX PullUp / Down 100 K
|
|
| Lokales Echo:
|
Bei Halbduplex Konverter Version - immer Echo Off
Bei Vollduplex Konverter Version - nicht benutzt
|
|
| Anschluss 2 Schutz:
|
RS485/422 Receiver:
+/- 15 kV Human Body Model
+/- 6 kV IEC 1000-4-2, Contact Discharge
+/- 12 kV IEC 1000-4-2, Air-Gap Discharge
Allow Up to 128 Receivers on the Bus
True-Fail-Safe Receiver
-7V .. +12V Common-Mode Range
Thermal Protection Against Output Short Circuit
RS485/422 Driver:
+/- 9 kV Human Body Model
Slev-Rate Limited for Errorless Data Transmission
-7V .. +12V Common-Mode Range
Current Limiting
Thermal Shutdown for Driver-Overload Protection
|
|
| Galvanischer Trennung:
|
High common-mode transient immunity: >25 kV/µs
Safety and regulatory approvals
UL recognition: 5000 V rms for 1 minute per UL 1577
CSA Component Acceptance Notice #5A
IEC 60950-1: 600 V rms (reinforced)
IEC 60601-1: 250 V rms (reinforced)
VDE certificate of conformity
DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
VIORM = 846 V peak
|
|
| Handshake über:
|
kein
X-On / X-Off
|
|
| TX/RX Umschaltung:
|
Automatisch oder über Handshake
|
|
| Übertragungskanäle:
|
RS485/422 fullduplex 4-Leiter
RS485/422 halfduplex 2-Leiter
|
|
| Spannungsversorgung:
|
+5V über USB ca. 80 mA (max. 280 mA)
|
|
| Übertragungsraten:
|
183, 300, 1200, 2400, 4800, 9600, 19200, 38400, 57600,
11520, 230400, 460800, 921600 bis 3 Mbps
vollständige Liste aller möglichen Baudraten im PDF Format
|
|
| Zustandsanzeigen:
|
TX/RX Aktivität - LED rot
|
|
| Außenabmessungen:
|
L 80 B 35 H 23
|
|
| Betriebstemperatur:
|
-20..+80°C
|
|
| Verguss:
|
Schmelzklebstoff auf Basis reinen Copolyamidharzes
Copolyamidharz Doku als PDF Format
|
|
| Treiber Software:
|
Windows 7 x64 x32
Windows Vista x64
Windows XP x64
Windows Server 2003 x64
Windows Vista
Windows XP
Windows Server 2003
Windows 2000
Windows ME
Windows 98
Linux
Mac OS X
Mac OS 9
Mac OS 8
Windows CE.NET (Version 4.2 and greater)
|
|
|
COM Port Informationen
Sie benötigen eine (zusätzliche) serielle RS232 Schnittstelle an Ihrem PC oder Laptop ?
1. Schließen Sie das "USB - RS232 Kabel" an die USB-Schnittstelle an.
2. Die Treiber Installation startet jetzt automatisch.
3. Treiber installieren, fertig.
Ab jetzt, immer wenn das "USB - RS232 Kabel" mit dem Rechner verbunden ist,
wird eine weitere serielle COM Schnittstelle zur Verfügung gestellt.
|
|
RS485 Infos
Die RS485-Schnittstelle stellt eine Erweiterung der RS422-Definition dar. Während die RS422
lediglich den unidirektionalen Anschluss von bis zu 10 Empfängern an einen Sendebaustein zulässt,
ist die RS485 als bidirektionales Bussystem mit bis zu 32 Teilnehmern konzipiert. Physikalisch
unterscheiden sich beide Schnittstellen nur unwesentlich.
RS485-Bussystem
Da mehrere Sender auf einer gemeinsamen Leitung arbeiten, muß durch ein Protokoll sichergestellt
werden, daß zu jedem Zeitpunkt maximal ein Datensender aktiv ist. Alle anderen Sender müssen
sich zu dieser Zeit im hochohmigem Zustand befinden. Die Aktivierung der Senderbausteine kann
durch Schalten einer Handshake-Leitung, datenflussgesteuert oder automatisch erfolgen. Eine
Terminierung des Kabels ist bei RS422-Leitungen nur bei hohen Baudraten und großen Kabellängen,
bei RS485-Verbindungen dagegen grundsätzlich nötig.
Obwohl für große Entfernungen bestimmt, zwischen denen Potentialverschiebungen unvermeidbar sind,
schreibt die Norm für keine der beiden Schnittstellen eine galvanische Trennung vor.
Da die Empfängerbausteine empfindlich auf Verschiebung des Massepotentials reagieren, ist für
zuverlässige Installationen eine galvanische Trennung unbedingt empfehlenswert. Bei der Instal-
lation muß auf korrekte Polung der Aderpaare geachtet werden, da eine falsche Polung zur
Invertierung der Daten- und Handshake-Signale führt.
Betriebsarten
RS485 2-Draht-Bus: Der RS485-2-Draht-Bus besteht gemäß u.a. Skizze aus dem eigentlichen Buskabel
mit einer max. Länge von 500m. Die Teilnehmer werden an dieses Kabel über eine max. 5 Meter lange
Stichleitung angeschlossen. Der Vorteil der 2-Draht-Technik liegt im wesentlichen in der Multimaster-
Fähigkeit, wobei jeder Teilnehmer prinzipiell mit jedem anderen Teilnehmer Daten austauschen kann.
Der 2-Draht-Bus ist grundsätzlich nur halbduplexfähig. D.h. da nur ein Übertragungsweg zur Verfügung
steht, kann immer nur ein Teilnehmer Daten senden. Erst nach Beendigung der Sendung können z.B.
Antworten anderer Teilnehmer erfolgen. Die wohl bekannteste Anwendung der 2-Draht-Technik ist der PROFIBUS.
RS485 4-Draht-Bus: Die z.B. vom DIN-Messbus (DIN 66 348) genutzte 4-Draht-Technik kann nur von
Master/Slave-Anwendungen verwendet werden. Der Datenausgang des Masters wird in dieser Betriebsart
auf die Dateneingänge aller Slaves verdrahtet. Die Datenausgänge der Slaves sind zusammen auf den
Dateneingang des Masters geführt.
Vollduplex:
Möglichkeit zum gleichzeitigen Senden und Empfangen von Daten.
Halbduplex:
Abwechselnde Sende- und Empfangsmöglichkeit auf einer Leitung (gemultiplext).
Simplex:
Nur Senden oder nur Empfangen.
Gegentakt-Betrieb:
Beim Gegentakt-Übertragungsverfahren wird eine Leitung mit dem zu übertragenden Signal, die zweite Leitung
mit dem invertierten Signal gespeist (symmetrische Leitung). Am Leitungsende wird die Differenz beider
Signalamplituden abgegriffen. Dadurch heben sich Gleichtaktstörungen wie z.B. Nebensprechen, externe
Störeinkopplungen und zum Teil Rauschen auf, so dass sich diese kaum auf die Signalübertragung auswirken.
RS422 und RS485 sind elektrisch kompatibel.
Die maximale Kabellänge für RS422 und RS485 ist in der Spezifikation nicht definiert.
Die maximale Kabellänge schrumpft mit höheren Übertragungsraten. Als Faustregel gilt bei 24-AWG Kabel:
Kabellänge (m) = 100.000.000 / Baud (bps)
Baud
(kbps)
|
9600
|
19,2
|
38,4
|
115,2
|
250
|
500
|
750
|
Länge
(m)
|
10417
|
5208
|
2602
|
868
|
400
|
200
|
133
|
Baud
(Mbps)
|
1
|
2
|
3
|
10
|
|
|
|
Länge (m)
|
100
|
50
|
33
|
10
|
|
|
|
|
Systemabhängig muss eine Terminierung der Leitungen eingesetzt werden.
Bei einem RS422-System gibt es nur einen Sender und ev. mehrere Empfänger,
eine Terminierung erfolgt am Ende des Kabels in der Nähe des letzten Empfängers.
Bei einem RS485-Bus erfolgt im Allgemeinen eine Terminierung an beiden Kabelenden.
Der Abschlußwiderstand muss innerhalb 20% dem Wellenwiderstand des Kabels entsprechen,
in der Praxis zwischen 100 Ohm und 140 Ohm.
Die Terminierung verhindert Reflektionen in Leitungen. Bei Baudraten < 115200 bps ist keine
Terminierung erforderlich.
| RS422 and RS485 Standards
|
RS422
|
RS485
|
Mode of operation
|
Differential
|
Differential
|
Allowed no. of Tx and Rx
|
1 Tx, 10 Rx
|
32 Tx 32 Rx
|
Maximum cable length
|
4000ft length
|
4000ft length
|
Maximum data rate
|
10 Mbsp
|
10 Mbps
|
Minimum driver output range
|
±2V
|
±1,5V
|
Maximum driver output range
|
±5V
|
±5V
|
Maximum driver short-circuit current
|
150 mA
|
250 mA
|
Tx load impedance
|
100 Ohm
|
54 Ohm
|
Rx input sensitivity
|
±200 mV
|
±200 mV
|
Maximum Rx input resistance
|
4 kOhm
|
12 kOhm
|
Rx input voltage range
|
±7V
|
-7V to +12V
|
Rx logic high
|
>200 mV
|
>200mV
|
Rx logic low
|
<200mV
|
<200mV
|
|
|
|
|
|
|
|
|
|
|
