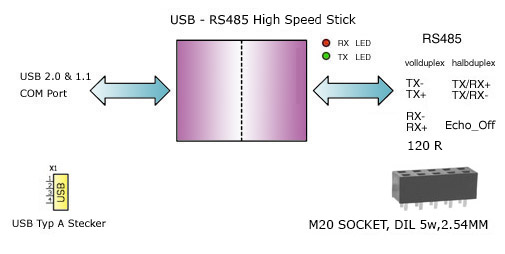

Produkt - Preise / Bestellungen hier                                                           Seite als USB 2.0 <=> RS485 High Speed Stick (Prod. Nr. #24A) Verfügbare Varianten: Standard Version 5.6 Vollduplex o. Halbduplex Merkmale: Außenabmessungen (mm) 25 B 13 H 50 L ! Extrem robust  !    Bis 3 Mbps  ! USB Modul: Nach USB Spezifikation 2.0 & 1.1 Unterstützt automatisch "handshake mode" Bis 3 Mb/s "data transfer rate" Unterstützt "Remote wake-up" und power management Einfachste Installation RS485 Receiver: +/- 15 kV Human Body Model +/- 6 kV IEC 1000-4-2, Contact Discharge +/- 12 kV IEC 1000-4-2, Air-Gap Discharge Allow Up to 128 Receivers on the Bus True-Fail-Safe Receiver -7V .. +12V Common-Mode Range Thermal Protection Against Output Short Circuit RS485 Driver: +/- 9 kV Human Body Model Slev-Rate Limited for Errorless Data Transmission -7V .. +12V Common-Mode Range Current Limiting Thermal Shutdown for Driver-Overload Protection Blockschaltbild Konverter Bilder Technische Daten Produkt: USB2.0 <=> RS485 High Speed Stick #24A Driver: Driver Installation Anleitung - kurz Driver Installation Anleitung - lang Installation: Plug & Play USB-Interface: virtueller COM-Port Anschluss 1: USB2.0 (1.1) Anschluss 1 Belegung: Pin 1 - Vcc Pin 2 - D- Pin 3 - D+ Pin 4 - GND Anschluss 2: RS485 SUB-D 9 Stecker Anschluss 2 Belegung: TX- - nc Echo - Echo 120R - TX+ RX+ - RX- GND - 120R Bei Vollduplex (4 Leiter): Brücke von 120R zu 120R Bei Halbduplex (2 Leiter): Brücke von Echo zu Echo Brücke von RX- zu TX- => ergibt Data- Brücke von RX+ zu TX+ => ergibt Data+ Abschlusswiderstände: 2 x 120 Ohm 1 x fest, 1 x Brücke von 120R zu 120R Anschluss 2 Schutz: RS485 Receiver: +/- 15 kV Human Body Model +/- 6 kV IEC 1000-4-2, Contact Discharge +/- 12 kV IEC 1000-4-2, Air-Gap Discharge Allow Up to 128 Receivers on the Bus True-Fail-Safe Receiver -7V .. +12V Common-Mode Range Thermal Protection Against Output Short Circuit RS485 Driver: +/- 9 kV Human Body Model Slev-Rate Limited for Errorless Data Transmission -7V .. +12V Common-Mode Range Current Limiting Thermal Shutdown for Driver-Overload Protection Handshake über: kein X-On / X-Off TX/RX Umschaltung: Automatisch oder über Handshake Übertragungskanäle: RS485 fullduplex 4-Leiter RS485 halfduplex 2-Leiter Spannungsversorgung: +5V über USB (max. 80 mA) Modul meldet sich mit 96 mA bei USB an. Max. 38 mA Ready (Konverter On, kein Datenfluss) Max. 80 mA Vollduplex 4-Leiter Betrieb, (max. Datenfluss) Übertragungsraten: 183, 300, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 11520, 230400, 460800, 921600 bis 3 Mbps vollständige Liste aller möglichen Baudraten im PDF Format Zustandsanzeigen: TX&RX - 3mm LED rot Betriebstemperatur: -5..+70°C Treiber Software: Windows 8 Windows 7 Windows Vista x64 Windows XP x64 Windows Server 2003 x64 Windows Vista Windows XP Windows Server 2003 Windows 2000 Windows ME Windows 98 Linux Mac OS X Mac OS 9 Mac OS 8 Windows CE.NET (Version 4.2 and greater) Kurzbeschreibung Diese kleine USB2.0 - RS485 Stick konvertiert den USB-Anschluss nach RS485 (COM-Port). Der Konverter ist voll Plug- und Play- fähig. Entsprechende Treiber zur Einbindung sind dem Produkt beigefügt. Die COM-Signalaktivität der TX und RX Leitungen wird über Leuchtdiode angezeigt. Die Differential- Eingänge/Ausgänge weisen Abschlusswiderstände von 120 Ohm auf, die bei Bedarf aktiviert werden können. In Halbduplex Modus kann Lokales Echo abgeschaltet werden. Betrieb von mehreren Konvertern an einem PC ist möglich. COM Port Informationen Sie benötigen eine (zusätzliche) serielle RS232 Schnittstelle an Ihrem PC oder Laptop ? 1. Schließen Sie das "USB - RS232 Kabel" an die USB-Schnittstelle an. 2. Die Treiber Installation startet jetzt automatisch. 3. Treiber installieren, fertig. Ab jetzt, immer wenn das "USB - RS232 Kabel" mit dem Rechner verbunden ist, wird eine weitere serielle COM Schnittstelle zur Verfügung gestellt. RS485 Infos Die RS485-Schnittstelle stellt eine Erweiterung der RS422-Definition dar. Während die RS422 lediglich den unidirektionalen Anschluss von bis zu 10 Empfängern an einen Sendebaustein zulässt, ist die RS485 als bidirektionales Bussystem mit bis zu 32 Teilnehmern konzipiert. Physikalisch unterscheiden sich beide Schnittstellen nur unwesentlich. RS485-Bussystem Da mehrere Sender auf einer gemeinsamen Leitung arbeiten, muß durch ein Protokoll sichergestellt werden, daß zu jedem Zeitpunkt maximal ein Datensender aktiv ist. Alle anderen Sender müssen sich zu dieser Zeit im hochohmigem Zustand befinden. Die Aktivierung der Senderbausteine kann durch Schalten einer Handshake-Leitung, datenflussgesteuert oder automatisch erfolgen. Eine Terminierung des Kabels ist bei RS422-Leitungen nur bei hohen Baudraten und großen Kabellängen, bei RS485-Verbindungen dagegen grundsätzlich nötig. Obwohl für große Entfernungen bestimmt, zwischen denen Potentialverschiebungen unvermeidbar sind, schreibt die Norm für keine der beiden Schnittstellen eine galvanische Trennung vor. Da die Empfängerbausteine empfindlich auf Verschiebung des Massepotentials reagieren, ist für zuverlässige Installationen eine galvanische Trennung unbedingt empfehlenswert. Bei der Instal- lation muß auf korrekte Polung der Aderpaare geachtet werden, da eine falsche Polung zur Invertierung der Daten- und Handshake-Signale führt. Betriebsarten RS485 2-Draht-Bus: Der RS485-2-Draht-Bus besteht gemäß u.a. Skizze aus dem eigentlichen Buskabel mit einer max. Länge von 500m. Die Teilnehmer werden an dieses Kabel über eine max. 5 Meter lange Stichleitung angeschlossen. Der Vorteil der 2-Draht-Technik liegt im wesentlichen in der Multimaster- Fähigkeit, wobei jeder Teilnehmer prinzipiell mit jedem anderen Teilnehmer Daten austauschen kann. Der 2-Draht-Bus ist grundsätzlich nur halbduplexfähig. D.h. da nur ein Übertragungsweg zur Verfügung steht, kann immer nur ein Teilnehmer Daten senden. Erst nach Beendigung der Sendung können z.B. Antworten anderer Teilnehmer erfolgen. Die wohl bekannteste Anwendung der 2-Draht-Technik ist der PROFIBUS. RS485 4-Draht-Bus: Die z.B. vom DIN-Messbus (DIN 66 348) genutzte 4-Draht-Technik kann nur von Master/Slave-Anwendungen verwendet werden. Der Datenausgang des Masters wird in dieser Betriebsart auf die Dateneingänge aller Slaves verdrahtet. Die Datenausgänge der Slaves sind zusammen auf den Dateneingang des Masters geführt. Vollduplex: Möglichkeit zum gleichzeitigen Senden und Empfangen von Daten. Halbduplex: Abwechselnde Sende- und Empfangsmöglichkeit auf einer Leitung (gemultiplext). Simplex: Nur Senden oder nur Empfangen. Gegentakt-Betrieb: Beim Gegentakt-Übertragungsverfahren wird eine Leitung mit dem zu übertragenden Signal, die zweite Leitung mit dem invertierten Signal gespeist (symmetrische Leitung). Am Leitungsende wird die Differenz beider Signalamplituden abgegriffen. Dadurch heben sich Gleichtaktstörungen wie z.B. Nebensprechen, externe Störeinkopplungen und zum Teil Rauschen auf, so dass sich diese kaum auf die Signalübertragung auswirken. RS422 und RS485 sind elektrisch kompatibel. Die maximale Kabellänge für RS422 und RS485 ist in der Spezifikation nicht definiert. Die maximale Kabellänge schrumpft mit höheren Übertragungsraten. Als Faustregel gilt bei 24-AWG Kabel: Kabellänge (m) = 100.000.000 / Baud (bps) Baud (kbps) 9600 19,2 38,4 115,2 250 500 750 Länge (m) 10417 5208 2602 868 400 200 133 Baud (Mbps) 1 2 3 10 Länge (m) 100 50 33 10 Systemabhängig muss eine Terminierung der Leitungen eingesetzt werden. Bei einem RS422-System gibt es nur einen Sender und ev. mehrere Empfänger, eine Terminierung erfolgt am Ende des Kabels in der Nähe des letzten Empfängers. Bei einem RS485-Bus erfolgt im Allgemeinen eine Terminierung an beiden Kabelenden. Der Abschlußwiderstand muss innerhalb 20% dem Wellenwiderstand des Kabels entsprechen, in der Praxis zwischen 100 Ohm und 140 Ohm. Die Terminierung verhindert Reflektionen in Leitungen. Bei Baudraten < 115200 bps ist keine Terminierung erforderlich. RS422 and RS485 Standards RS422 RS485 Mode of operation Differential Differential Allowed no. of Tx and Rx 1 Tx, 10 Rx 32 Tx 32 Rx Maximum cable length 4000ft length 4000ft length Maximum data rate 10 Mbsp 10 Mbps Minimum driver output range ±2V ±1,5V Maximum driver output range ±5V ±5V Maximum driver short-circuit current 150 mA 250 mA Tx load impedance 100 Ohm 54 Ohm Rx input sensitivity ±200 mV ±200 mV Maximum Rx input resistance 4 kOhm 12 kOhm Rx input voltage range ±7V -7V to +12V Rx logic high >200 mV >200mV Rx logic low <200mV <200mV 4N-GALAXY - copyright © 1996-2018 4N-GALAXY.DE - last update 03.05.2012
