RS232 <=> RS232 High Speed Isolated Converter (Prod. Nr. #330)
Lieferbare Varianten:
V.24 <-> V.24
V.24 <-> TTL 5V
V.24 <-> TTL 3V3
andere auf Anfrage
Merkmale:
Extrem klein ! Außenabmessungen (mm) L 80 B 42 H 21 Von 110 bps bis 1 Mbps !
Vollisolierte RS232 Schnittstelle !
Geringer Stromverbrauch durch High- Speed Digital Isolator (keine Optokoppler) !
RS232 (1):
±15 kV Human Body Model
±8 kV IEC 1000-4-2, Contact Discharge
±15 kV IEC 1000-4-2, Air-Gap Discharge
Latchup Free
1 Mbps Data Rate
EIA/TIA-232 Specifications Down to 3.0 V
RS232 (2):
±15 kV Human Body Model
±8 kV IEC 1000-4-2, Contact Discharge
±15 kV IEC 1000-4-2, Air-Gap Discharge
Latchup Free
1 Mbps Data Rate
EIA/TIA-232 Specifications Down to 3.0 V
|
|

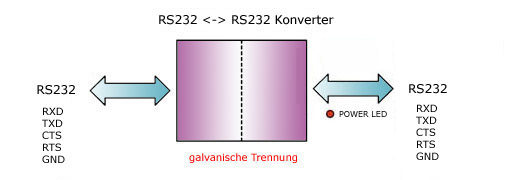

Blockschaltbild
Konverter Bilder
Technische Daten
| Produkt:
|
RS232 <=> RS232 High Speed Isolated Converter
|
#330
|
| Anschluss 1:
|
RS232
Sub-D 9 pol. Buchse am Konverter
Für die Verbindung zum PC wird ein
Stecker:Buchse (1:1) Kabel eingesetzt.
|
|
| Anschluss 1 Belegung:
|
Sub-D 9 pol. Buchse
RXD
TXD
DTR intern mit DSR verbunden
GND
DSR intern mit DTR verbunden
RTS
CTS
|
Pin 2
Pin 3
Pin 4
Pin 5
Pin 6
Pin 7
Pin 8
|
| Anschluss 2:
|
RS232
Sub-D 9 pol. Stecker am Konverter
|
|
| Anschluss 2 Belegung:
|
Sub-D 9 pol. Stecker
RXD
TXD
DTR intern mit DSR verbunden
GND
DSR intern mit DTR verbunden
RTS
CTS
|
Pin 2
Pin 3
Pin 4
Pin 5
Pin 6
Pin 7
Pin 8
|
| Anschluss 1 & 2:
|
±15 kV Human Body Model
±8 kV IEC 1000-4-2, Contact Discharge
±15 kV IEC 1000-4-2, Air-Gap Discharge
Latchup Free
1 Mbps Data Rate
EIA/TIA-232 Specifications Down to 3.0 V
|
|
| Beschaltung:
|
|
|
| Übertragungsraten:
|
110 bps bis 1 Mbps
|
|
| Galvanische Trennung:
|
2500 VAC rms t=1 min.
|
|
| Zustandsanzeigen:
|
1 x PowerOn 3 mm LED
|
|
| Betriebstemperatur:
|
-5..+70°C
|
|
| Verbindung:
|
über High- Speed Digital Isolator (iCopler 25 Mhz)
|
|
| Spannungsversorgung:
|
ca. 7,5V DC Steckernetzteil (ca. 180mA)
andere Varianten auf Anfrage ohne Auspreis lieferbar.
|
|
|
Kurzbeschreibung
Die RS232-RS232 Konverter Box konvertiert RS232 nach RS232.
Die erste RS232 Schnittstelle ist galvanisch voll, über DC/DC-Wandler und High- Speed Digital Isolators
(iCopler), von der zweiten RS232 Schnittstelle getrennt. (I/O Isolation 2500 VDC 1 min., ESD Protection 15kV)
Der Konverter benötigt eine externe Versorgungsspannung von ca. 7,5..12V 180 mA.
Die Versorgungsspannung wird über eine grüne 3 mm Leuchtdiode angezeigt.
|
|
RS232 Informationen
RS232
Max. Kabellängen bis 15 m, Übertragungsraten bis 20 kbps.
1:1 System (ein Treiber, ein Empfänger).
Heutige IC's garantieren Baudraten bis zu 1.000.000 bps. In der Praxis sind, abhängig von der Baudrate,
Kabellängen bis zu 150 m machbar (2400 bps ohne Probleme).
Das Kabel muss kapazitätsarm sein, eine gute Abschirmung und verdrillte Adernpaare haben.
Die Signalleitungen werden mit Ihren Rückleitungen verdrillt. Der Schirm sollte an beiden
Seiten an dem Gehäuse angeschlossen sein und nicht der Rückleiter sein.
4N-Galaxy RS232 Konverter wurden mit einer Kabellänge von 200 m
und eine Baudrate von 115000 bps erfolgreich getestet. (Kabel J-Y(St)Y 6x2x0,6)
|
|
|
|
|
|
|
|
|
|
|
