RS232 <=> TTY passiv Isolated Converter (Prod. Nr. #392)
Merkmale:
Galvanischer Trennung Von 110 bps bis 115200 bps !
|
|

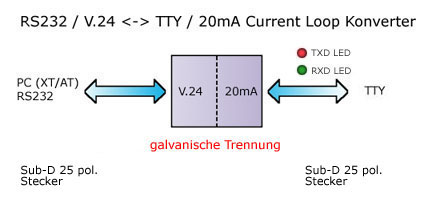

Blockschaltbild
Konverter Bilder
Technische Daten
| Produkt:
|
RS232 <=> TTY passiv Isolated Converter Box
|
#381
|
| Anschluss 1:
|
RS232
25 pol. Sub-D Stecker
|
|
| Anschluss 1 Belegung:
|
RXD (Input)
TXD (Output)
RTS intern mit CTS verbunden
CTS intern mit RTS verbunden
DSR intern mit DTR verbunden
GND
DTR intern verbunden mit DSR
|
Pin 2
Pin 3
Pin 4
Pin 5
Pin 6
Pin 7
Pin 20
|
| Anschluss 2:
|
TTY passiv
25 pol. Sub-D Stecker
|
|
| Anschluss 2 Belegung:
|
Emitter 20 mA Schleife - (IR Diode Kathode)
Emitter 20 mA Schleife + (IR Diode Anode)
Detektor 20 mA Schleife - (NPN Emitter)
Intern verbunden mit Pin 24
Detektor 20 mA Schleife + (NPN Kollector)
Intern verbunden mit Pin 21
Intern verbunden mit Pin 19
Intern verbunden mit Pin 14
LEDs befinden sich auf der TTY Seite !
|
Pin 10
Pin 12
Pin 13
Pin 14
Pin 16
Pin 19
Pin 21
Pin 24
|
| Übertragungsraten:
|
110 bps bis 115200 bps
|
|
| Galvanische Trennung:
|
750 VAC rms t=1 min. per UL1577
Viorm = 500 Vpeak
|
|
| Zustandsanzeigen:
|
2 x 3 mm LED
Grün - Empfangsleitungaktivität
Rot - Sendeleitungaktivität
|
|
| Betriebstemperatur:
|
-5..+70°C
|
|
| Spannungsversorgung:
|
ca. 7,5V DC
|
|
|
Kurzbeschreibung
Diese kleine Box ist ein Schnittstellenumsetzer von RS232 auf TTY (V.24 auf 20 mA).
Zwei 3 mm Leuchtdioden sorgen für schnelle Orientierung über den Zustand von Sende-
und Empfangsleitung.
Galvanische Trennung gewährleistet ein Optimum an Schutz für Ihr Equipment !
Einfache Handhabung, ein externes Netzteil wird mitgeliefert.
Die Einsatzgebiete sind Datenaustausch-, Programmier- und Visualisierungarbeiten.
|
|
RS232 Informationen
RS232
Max. Kabellängen bis 15 m, Übertragungsraten bis 20 kbps.
1:1 System (ein Treiber, ein Empfänger).
Heutige IC's garantieren Baudraten bis zu 1.000.000 bps. In der Praxis sind, abhängig von der Baudrate,
Kabellängen bis zu 150 m machbar (2400 bps ohne Probleme).
Das Kabel muss kapazitätsarm sein, eine gute Abschirmung und verdrillte Adernpaare haben.
Die Signalleitungen werden mit Ihren Rückleitungen verdrillt. Der Schirm sollte an beiden
Seiten an dem Gehäuse angeschlossen sein und nicht der Rückleiter sein.
4N-Galaxy RS232 Konverter wurden mit einer Kabellänge von 200 m
und eine Baudrate von 115000 bps erfolgreich getestet. (Kabel J-Y(St)Y 6x2x0,6)
|
|
TTY Informationen
TTY
Die 20 mA Schnittstelle unterscheidet sich von der RS232 Schnittstelle dadurch,
dass anstelle von Spannungspulsen Strompulse übertragen werden.
RS232 (V.24, V.28) - bedeutet Übertragung von Spannungspulsen.
TTY (20 mA, Linienstromschnittstelle, Current Loop) - bedeutet Übertragung von Strompulsen.
Logik TTY-Seitig
Ein Stromfluss von 10 bis 20 mA entspricht einer "1".
Kein Stromfluss wird als "0" gesehen.
Logik RS232-Seitig
+3..+15V entsprechen dem Wert "0".
-3..-15V entsprechen dem Wert "1".
Übertragungsdistanz Übertragungsgeschwindigkeit (19.200 Baud):
* 300m mit AWG22 (0,4mm²)
* 200m mit AWG24 (0,24mm²)
* 130m mit AWG26 (0,16mm²)
* 80m mit AWG28 (0,14mm²)
|
|
|
|
|
|
|
|
|
|
|
