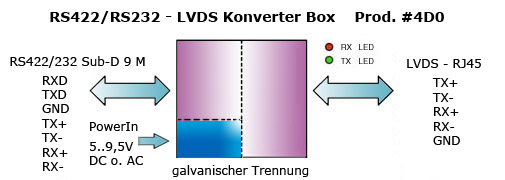

Produkt - Preise / Bestellungen hier                                                           Seite als RS422/RS232 <=> LVDS Isolated Converter Box (Prod. Nr. #4D0) Merkmale: Extrem klein  ! Außenabmessungen (mm) L 96 B 45 H 21     Bis 20 Mbps   ! Vollisolierter RS422 und RS232 Schnittstelle ! Vollisolierter Spannungversorgung - 5...9,5V DC oder AC ! Geringe Stromverbrauch ! High-Speed Digital Isolator (keine Optokoppler) ! EIA 422-B, EIA 485-A, ITU V11, Profibus, UL 1577, IEC 61010-1 Thermal Shutdown bei falscher Beschaltung oder Busfehler ! RS422 Receiver: +/- 15 kV Human Body Model +/- 6 kV IEC 1000-4-2, Contact Discharge +/- 12 kV IEC 1000-4-2, Air-Gap Discharge Allow Up to 128 Receivers on the Bus True-Fail-Safe Receiver -7V .. +12V Common-Mode Range Thermal Protection Against Output Short Circuit RS422 Driver: +/- 9 kV Human Body Model Slev-Rate Limited for Errorless Data Transmission -7V .. +12V Common-Mode Range Current Limiting Thermal Shutdown for Driver-Overload Protection RS232: ±15 kV Human Body Model ±8 kV IEC 1000-4-2, Contact Discharge ±15 kV IEC 1000-4-2, Air-Gap Discharge Latchup Free 1 Mbps Data Rate EIA/TIA-232 Specifications Down to 3.0 V LVDS: Meet or Exceed the Requirements of ANSI TIA/EIA-644-1995 Standard Signaling Rates up to 400 Mbps Bus-Terminal ESD Exceeds 12 kV Operates From a Single 3.3-V Supply Low-Voltage Differential Signaling With Typical Output Voltages of 350 mV and a 100-W Load Propagation Delay Times Driver: 1.7 ns Typ Receiver: 3.7 ns Typ Power Dissipation at 200 MHz Driver: 25 mW Typical Receiver: 60 mW Typical LVTTL Input Levels Are 5-V Tolerant Receiver Maintains High Input Impedance With VCC < 1.5 V Receiver Has Open-Circuit Fail Safe Elektronik mit Urethan versiegelt! Blockschaltbild Konverter Bilder Technische Daten RS422/RS232 <-> LVDS Isolated Converter Box Produkt: RS422/RS232 <-> LVDS Isolated Converter Box #4D0 Anschluss 1: RS422 + RS232 Sub-D 9 pol. Stecker Anschluss 1 Belegung: Pin 1 - nc Pin 2 - RXD (input) RS232 Pin 3 - TXD (output) RS232 Pin 4 - nc Pin 5 - GND2 (RS422 & RS232) Pin 6 - TX- (output) RS422 Pin 7 - TX+ (output) RS422 Pin 8 - RX+ (input) RS422 Pin 9 - RX- (input) RS422 Abschlusswiderstände RS422: 120R zwischen RX+ und RX- (120R zwischen TX+ und TX- kann optional nachbestückt werden) TX+ Längstwiderstand 10R TX- Längstwiderstand 10R Sub-D 9 pol. M Gehäuse ist mit GND2 verbunden Anschluss 1 Schutz: RS422 Receiver: +/- 15 kV Human Body Model +/- 6 kV IEC 1000-4-2, Contact Discharge +/- 12 kV IEC 1000-4-2, Air-Gap Discharge Allow Up to 128 Receivers on the Bus True-Fail-Safe Receiver -7V .. +12V Common-Mode Range Thermal Protection Against Output Short Circuit RS422 Driver: +/- 9 kV Human Body Model Slev-Rate Limited for Errorless Data Transmission -7V .. +12V Common-Mode Range Current Limiting Thermal Shutdown for Driver-Overload Protection RS232: ±15 kV Human Body Model ±8 kV IEC 1000-4-2, Contact Discharge ±15 kV IEC 1000-4-2, Air-Gap Discharge Latchup Free 1 Mbps Data Rate EIA/TIA-232 Specifications Down to 3.0 V Anschluss 2: LVDS RJ45 Buchse Anschluss 2 Belegung: Pin 1 - TX+ (Y) output Pin 2 - TX- (Z) output Pin 3 - RX+ (A) input Pin 4 - nc Pin 5 - GND1 (LVDS) Pin 6 - RX- (B) input Pin 7 - nc Pin 8 - nc Abschlusswiderstände LVDS: 100R zwischen RX+ und RX- 10K Pull- Up/Down bei RX TX+ Längstwiderstand 10R TX- Längstwiderstand 10R RJ45 Gehäuse ist mit GND1 verbunden Anschluss 2 Schutz: Meet or Exceed the Requirements of ANSI TIA/EIA-644-1995 Standard Signaling Rates up to 400 Mbps Bus-Terminal ESD Exceeds 12 kV Operates From a Single 3.3-V Supply Low-Voltage Differential Signaling With Typical Output Voltages of 350 mV and a 100-W Load Propagation Delay Times Driver: 1.7 ns Typ Receiver: 3.7 ns Typ Power Dissipation at 200 MHz Driver: 25 mW Typical Receiver: 60 mW Typical LVTTL Input Levels Are 5-V Tolerant Receiver Maintains High Input Impedance With VCC < 1.5 V Receiver Has Open-Circuit Fail Safe Anschluss 3: Spannungversorgung - Power Jack - Power Jack DOK PDF Format Anschluss 3 Belegung: Pin 1 - 5..9,5V DC oder AC Pin 2 oder 3 - 5..9,5V DC oder AC Galvanische Trennung: 2500 VAC rms t=1 min. per UL1577 Viorm = 560 Vpeak Übertragungsraten: RS232: max. 1 Mbps RS422: max. 20 Mbps Zustandsanzeigen: TX - 3mm LED rot RX - 3mm LED grün Power - 3mm LED grün Betriebstemperatur: -5..+70°C Info zu LVDS LVDS ist eine Abkürzung für Low Voltage Differential Signaling. Es handelt sich um einen Schnittstellen-Standard für Hochgeschwindigkeits-Datenübertragung. LVDS ist standardisiert nach ANSI/TIA/EIA-644-1995. Er beschreibt die physikalische Schicht, nicht die darauf aufsetzenden Protokolle. Wichtige Merkmale sind: differenzielle Spannungspegel relativ geringe Spannungspegel (low voltage) die Signale werden mit einer Konstantstromquelle erzeugt Spannungspegel Low voltage (niedrige Spannung) bedeutet, dass statt einer üblichen hohen Spannungen für digitale Systeme von 5 V oder 3,3 V eine niedrigere Spannung verwendet wird. Dies hat mehrere Vorteile. Bei klassischen Schnittstellen wie EIA-422 ist eine relativ hohe Leistung notwendig, um die Ladung des Kabels zu ändern. Die dabei auftretenden Spannungsänderungen (hohes dU/dt) und hochfrequenten Lade- und Entladeströme (hohes di/dt) gehen einher mit hochfrequenten elektrischen (E-Feld) und magnetischen Feldern (H-Feld), welche starke elektromagnetische Störungen darstellen. Die hochfrequenten Umladungsströme sorgen zusätzlich auf den Stromversorgungsleitungen für Probleme. Die immer weitere Strukturverkleinerung moderner Halbleiter bringt zudem eine Herabsetzung der Versorgungsspannungen mit sich. Bei hohen Datenraten kommt man daher an einer Verkleinerung des Signalpegels nicht vorbei. LVDS arbeitet mit einem Spannungshub von 0,3 V. Differenzielle Signalübertragung bedeutet, dass zwei Leitungen verwendet werden und die Differenz der Spannungen für den Logikzustand ausschlaggebend ist. Bei LVDS beträgt der Unterschied 0,3 V, während die absolute Spannung bei ca. 1,2 V liegt. Ein Logikwechsel wird durch Umpolen der Leitungen erzeugt. Dies wird als symmetrische Signalübertragung bezeichnet. Die Signalpegel auf den Einzelleitern haben immer entgegengesetztes Vorzeichen. Funktionsprinzip Auf der Treiberseite erzeugt eine schaltbare Stromquelle einen konstanten Strom von 3,5 mA. Auf Empfängerseite fließt der Strom durch einen Abschlusswiderstand von 100 ?. Dieser entspricht auch der Leitungsimpedanz und verhindert als Abschlusswiderstand Reflexionen auf der Leitung. Der Strom kann umgeschaltet werden, sodass die Leitungen z.B. bei einer Änderung der Signalinformation umgepolt werden. Der Signalstrom erzeugt dann am Empfänger eine Spannungsänderung von +350 mV zu -350 mV. Datenraten Die maximale Datenrate einer LVDS-Schnittstelle hängt von der Kabelqualität ab. Mit Cat-5-Kabel UTP ist typischerweise eine Leitungslänge von etwa 2 m bei einer Datenrate von 200 MBit/s möglich. Nach dem derzeitigen Stand der Technik liegt die Grenze bei mehreren GBit/s. 4N-GALAXY - copyright © 1996-2018 4N-GALAXY.DE - last update 12.10.2009
