CAN2.0 <=> RS232 & RS485 High Speed Converter (Prod. Nr. #631)
Merkmale:
Extrem klein ! Außenabmessungen (mm) L 35 x B 23 x H 7 !
CAN 2.0A/B - Seitig: 10 Kbps ... 1,5 Mbps
RS485 - Seitig: 1200 bps ... 1,5 Mbps
CAN 2.0A/B:
High speed vollisolierter CAN 2.0A & 2.0B Bus
Slope-Control Mode to Reduce EMI
Thermal Shutdown, Current Limiting
ISO 11898 Standard, CAN 2.0A & 2.0B
RS485 Receiver:
+/- 15 kV Human Body Model
+/- 6 kV IEC 1000-4-2, Contact Discharge
+/- 12 kV IEC 1000-4-2, Air-Gap Discharge
Allow Up to 128 Receivers on the Bus
True-Fail-Safe Receiver
-7V .. +12V Common-Mode Range
Thermal Protection Against Output Short Circuit
RS485 Driver:
+/- 9 kV Human Body Model
Slev-Rate Limited for Errorless Data Transmission
-7V .. +12V Common-Mode Range
Current Limiting
Thermal Shutdown for Driver-Overload Protection
RS232:
±15 kV Human Body Model
±8 kV IEC 1000-4-2, Contact Discharge
±15 kV IEC 1000-4-2, Air-Gap Discharge
Latchup Free
1 Mbps Data Rate
EIA/TIA-232 Specifications Down to 3.0 V
|
|

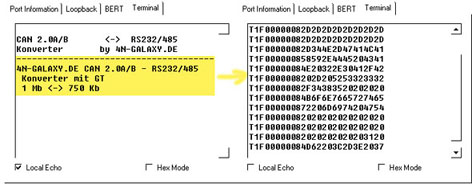

Konverter Bild
Technische Daten
| Produkt:
|
CAN2.0 <=> RS232 & RS485 High Speed Converter
|
#631
|
Doku
V1.4-ASCII 0904
|
Konverter Platine ASCII Version V1.4 1204 PDF Format
|
|
| Anschluss 1:
|
CAN 2.0A/B:
High speed vollisolierter CAN 2.0A & 2.0B Bus
Slope-Control Mode to Reduce EMI
Thermal Shutdown, Current Limiting
ISO 11898 Standard, CAN 2.0A & 2.0B
RS232:
±15 kV Human Body Model
±8 kV IEC 1000-4-2, Contact Discharge
±15 kV IEC 1000-4-2, Air-Gap Discharge
Latchup Free
1 Mbps Data Rate
EIA/TIA-232 Specifications Down to 3.0 V
RS485 Receiver:
+/- 15 kV Human Body Model
+/- 6 kV IEC 1000-4-2, Contact Discharge
+/- 12 kV IEC 1000-4-2, Air-Gap Discharge
Allow Up to 128 Receivers on the Bus
True-Fail-Safe Receiver
-7V .. +12V Common-Mode Range
Thermal Protection Against Output Short Circuit
RS485 Driver:
+/- 9 kV Human Body Model
Slev-Rate Limited for Errorless Data Transmission
-7V .. +12V Common-Mode Range
Current Limiting
Thermal Shutdown for Driver-Overload Protection
|
|
| Anschluss 1 Belegung:
|
SIL 2x5
1 - GND
2 - +5V DC
3 - CAN_L
4 - CAN_H
5 - RXD (RS232)
6 - TXD (RS232)
7 - TX+ (RS485)
8 - TX- (RS485)
9 - RX- (RS485)
10 - RX+ (RS485)
|
|
| Abschlusswiderstände:
|
CAN- Seitig: 1 Stück 120 Ohm
RS485- Seitig: 2 Stück 120 Ohm
|
|
Unterstützte Übertragungsraten:
CAN 2.0 A/B Seitig
|
10 Kbps
20 Kbps
50 Kbps
62,5 Kbps
100 Kbps
125 Kbps
250 Kbps
500 Kbps
800 Kbps
1.0 Mbps
1.2 Mbps
1.5 Mbps
1.6 Mbps (reserved)
2.0 Mbps (reserved)
2.4 Mbps (reserved)
3.0 Mbps (reserved)
|
|
Unterstützte Übertragungsraten:
RS232 & RS485
|
1200 bps (alle 8 N 1)
9600 bps
19200 bps
30000 bps
38400 bps
57600 bps
75000 bps
100000 bps
115300 bps
187500 bps
250000 bps
300000 bps
375000 bps
500000 bps
750000 bps
1.5 Mbps
Andere Baudraten auf Anfrage.
|
|
| Spannungsversorgung:
|
5V DC
|
|
| Zustandsanzeigen:
|
Power: Run LED
CAN 2.0A/B: TX/RX LED
RS232/RS485: TX/RX LED
CAN 2.0A/B: Buffer Overflow LED
RS232/RS485: Buffer Overflow LED
|
|
| Betriebstemperatur:
|
-5..+70°C
|
|
| Außenabmessungen:
|
L 35 x B 23 x H 7 (mm)
|
|
|
Kurzbeschreibung
CAN-Info
Feldbussystem
Ein Datennetzwerk auf der industriellen Feldebene. An diesem Netzwerk können über Interfaces
verschiedene I/O Module, Sensoren, Regler, usw. mit einem Industrie PC verbunden werden.
Für die Verbindung aller Teilnehmer wird nur eine Leitung oder Kabel benötigt.
Durch ein Feldbussystem werden Installationskosten eingespart.
Ein weiterer Vorteil eines Feldbussystems ist, dass es ständig ausgebaut und erweitert
werden kann.
CAN-Feldbussystem
CAN steht für Controller- Area- Network.
CAN wurde von Bosch für die fahrzeuginterne Kommunikation entwickelt.
Merkmale vom CAN Feldbus:
- Datenrate von 1 MBaud bei einer Netzausdehnung bis zu 50 m
- Beidseitig abgeschlossenes Netzwerk.
- Busmedium ist Twisted-Pair-Kabel.
- Nachrichtenorientiertes Protokoll. Die Nachricht wird mit einer Nachrichtenkennung
(Identifier) gekennzeichnet. Alle Netzknoten prüfen anhand des Identifiers, ob die
Nachricht für sie relevant ist.
- Broadcasting, Multicasting. Alle Netzknoten erhalten gleichzeitig jede Nachricht.
Daher ist eine Synchronisation möglich.
- Echtzeitfähigkeit. Definierte max. Wartezeit für Nachrichten hoher Priorität.
- Priorisierung von Nachrichten. Der Identifier setzt die Priorität der Nachricht fest.
Dadurch können wichtige Nachrichten schnell über den Bus übertragen werden.
- Multi-Master-System. Jeder Busteilnehmer kann seine Nachricht beginnen, wenn
der Bus nicht belegt ist. Bei einem gleichzeitigen Senden von Nachrichten setzt sich
der Teilnehmer mit der höchsten Priorität durch.
- Einfache Kommunikationsdienste. Mit dem CAN-Bus kann man lediglich Nachrichten senden
und Nachrichten anfordern.
- Kurze Blocklänge. Die Datenlänge einer CAN-Nachricht beträgt 8 Byte.
- Datenübertragung mit kurzer Fehlererholzeit. Durch mehre Fehlererkennungsmechanismen,
werden verfälschte Nachrichten mit großer Wahrscheinlichkeit erkannt.
Wird ein Fehler erkannt, so wird die Nachrichtensendung automatisch wiederholt.
- Sicherstellung netzweiter Datenkonsistenz. Gestörte Nachrichten werden als fehlerhaft gekennzeichnet.
- Lokalisation fehlerhafter oder ausgefallener Stationen. Das CAN-Protokoll beinhaltet eine
Funktionsüberwachung von Netzknoten. Netzknoten, die fehlerhaft sind, werden in ihrer Funktion
eingeschränkt oder ganz vom Netzwerk abgekoppelt.
- Buszugriff nach dem CSMA/CA Verfahren.
- unbegrenzte Anzahl von Teilnehmern an einem Bus (theoretisch), bis zu 64 (praktisch).
Fehler in der Busverkabelung z.B.:
- fehlerhafte Busabschlüsse
- nicht ausreichende Sendepegel
- hohe Übergangswiderstände infolge Alterung/Korrosion
- unzureichende Signalgüte, zu lange Stichleitung
- Verwendung falscher Leitungen
- ungünstige Leitungsführung, Störung durch starke Felder
CAN-Bus nach ISO 11898 (High-Speed)
- mit 11 oder 29 Bit Identifier (CAN 2.0A und 2.0B)
- Baudraten 10k, 20k, 50k, 62.5k, 125k, 250k, 500k, 800k, 1000k
- Baudratenerkennung alle Baudraten, + 5k und 100k
Verhältnis von Bus Speed zu Kabellänge
Bus Speed (kbps)
|
Kabel Typ
|
Kabel R/m
|
Abschlußwiderstand
|
Bus Kabellänge
|
50
|
0,75..0,8 mm2 AWG18
|
70 mOhm
|
150..300 Ohm
|
600..1000 m
|
100
|
0,5..0,6 mm2 AWG20
|
<60 mOhm
|
150..300 Ohm
|
300..600 m
|
500
|
0,34..0,6 mm2 AWG22, AWG20
|
<40 mOhm
|
127 Ohm
|
40..300 m
|
1000
|
0,25..0,34 mm2 AWG23, AWG22
|
<26 mOhm
|
124 Ohm
|
0..40 m
|
|
|
|
|
|
|
|
|
|
|
