CAN2.0 <=> RS232 & RS485 High Speed Isolated Modul (Prod. Nr. #632)
Merkmale:
Extrem EMV unempfindlich !
Extrem robust ! Für Industrie designt !
Außenabmessungen (mm) 90 x H 75 x B 23 Bis 3 Mbps schnell !
Für Hutschienenmontage
Voll- oder Halb- Duplex ( 4- 2- Leiter ) mit vollisolierter RS485 COM- Schnittstelle !
Geringe Stromverbrauch ! High-Speed Digital Isolator (keine Optokoppler) !
CAN 2.0A/B - Seitig: 10 Kbps ... 1 Mbps
RS485 - Seitig: 600 bps ... 3 Mbps
RS485 - Seitig: 600 bps ... 1 Mbps
Galvanischer Trennung:
High common-mode transient immunity: >25 kV/µs
Safety and regulatory approvals
UL recognition: 5000 V rms for 1 minute per UL 1577
CSA Component Acceptance Notice #5A
IEC 60950-1: 600 V rms (reinforced)
IEC 60601-1: 250 V rms (reinforced)
VDE certificate of conformity
DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
VIORM = 846 V peak
CAN 2.0A/B:
High speed vollisolierter CAN 2.0A & 2.0B Bus
Slope-Control Mode to Reduce EMI
Thermal Shutdown, Current Limiting
ISO 11898 Standard, CAN 2.0A & 2.0B
RS485 Receiver:
+/- 15 kV Human Body Model
+/- 6 kV IEC 1000-4-2, Contact Discharge
+/- 12 kV IEC 1000-4-2, Air-Gap Discharge
Allow Up to 128 Receivers on the Bus
True-Fail-Safe Receiver
-7V .. +12V Common-Mode Range
Thermal Protection Against Output Short Circuit
RS485 Driver:
+/- 9 kV Human Body Model
Slev-Rate Limited for Errorless Data Transmission
-7V .. +12V Common-Mode Range
Current Limiting
Thermal Shutdown for Driver-Overload Protection
RS232:
±15 kV Human Body Model
±8 kV IEC 1000-4-2, Contact Discharge
±15 kV IEC 1000-4-2, Air-Gap Discharge
Latchup Free
1 Mbps Data Rate
EIA/TIA-232 Specifications Down to 3.0 V
Elektronik mit Urethan versiegelt!
|
|

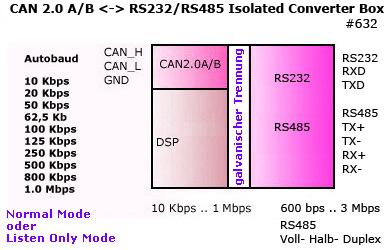

Blockschaltbild
Konverter Bilder
Technische Daten CAN - RS232/RS485 Adapter Modul
Produkt:
|
CAN2.0 <=> RS232 & RS485 High Speed Isolated Modul
|
#632
|
Konverter Doku
V4.4 ASCII 110
|
4N-GX-CAN-RS232-RS485-commands-hut-v4.7-germany
4N-GX-CAN-RS232-RS485-commands-hut-v4.7-english
|
|

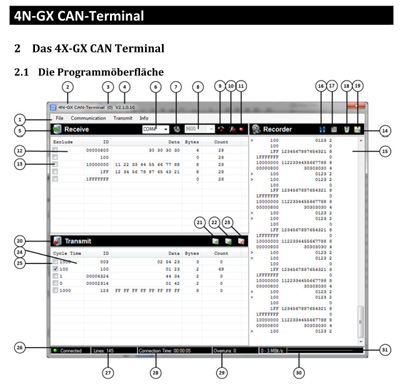

PC Software:
|
4N-GX CAN-Terminal
|
|
PC Software Doku:
|
4N-GX CAN-Terminal-v2.05-germany
4N-GX CAN-Terminal-v2.05-english
|
|
Anschluss 1:
|
CAN 2.0A/B:
High speed vollisolierter CAN 2.0A & 2.0B Bus
Slope-Control Mode to Reduce EMI
Thermal Shutdown, Current Limiting
ISO 11898 Standard, CAN 2.0A & 2.0B
|
|
Anschluss 1 Belegung:
|
Klemme B - CAN_L
Klemme D - CAN_H
Klemme C - GND_CAN
|
|
Abschlusswiderstände:
|
120 R - zwischen CAN_L und CAN_H (intern)
|
|
Unterstützte Übertragungsraten:
CAN 2.0 A/B Seitig
|
10 Kbps
20 Kbps
25 Kbps
50 Kbps
62,5 Kbps
100 Kbps
125 Kbps
250 Kbps
500 Kbps
800 Kbps
1.0 Mbps
oder
Autobaud
|
|
Anschluss 2:
|
RS232:
±15 kV Human Body Model
±8 kV IEC 1000-4-2, Contact Discharge
±15 kV IEC 1000-4-2, Air-Gap Discharge
Latchup Free
1 Mbps Data Rate
EIA/TIA-232 Specifications Down to 3.0 V
RS485 Receiver:
+/- 15 kV Human Body Model
+/- 6 kV IEC 1000-4-2, Contact Discharge
+/- 12 kV IEC 1000-4-2, Air-Gap Discharge
Allow Up to 128 Receivers on the Bus
True-Fail-Safe Receiver
-7V .. +12V Common-Mode Range
Thermal Protection Against Output Short Circuit
RS485 Driver:
+/- 9 kV Human Body Model
Slev-Rate Limited for Errorless Data Transmission
-7V .. +12V Common-Mode Range
Current Limiting
Thermal Shutdown for Driver-Overload Protection
|
|
Anschluss 2 Belegung:
|
RS232:
Klemme M - RXD In
Klemme K - TXD Out
Klemme A - GND_RS
RS485:
Klemme J - TX+ Out
Klemme L - TX- Out
Klemme H - RX+ In
Klemme G - RX- In
Klemme A - GND_RS
|
|
Anschluss 3:
|
Power:
|
|
Anschluss 2 Belegung:
|
Power In:
Klemme E - 9..36V DC oder AC Input
Klemme F - 9..36V DC oder AC Input
|
|
Unterstützte Übertragungsraten:
RS232 & RS485
|
600 bps (alle 8 N 1)
1200 bps
2400 bps
4800 bps
9600 bps
19200 bps
38400 bps
57600 bps
115200 bps
230000 bps
500000 bps
600000 bps
750000 bps
1000000 bps
1500000 bps
3000000 bps
RS232 bis 1 Mbps, RS485 bis 3 Mbps
Andere Baudraten auf Anfrage.
|
|
Galvanischer Trennung:
|
High common-mode transient immunity: >25 kV/µs
Safety and regulatory approvals
UL recognition: 5000 V rms for 1 minute per UL 1577
CSA Component Acceptance Notice #5A
IEC 60950-1: 600 V rms (reinforced)
IEC 60601-1: 250 V rms (reinforced)
VDE certificate of conformity
DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
VIORM = 846 V peak
|
|
Zustandsanzeigen:
|
Run LED
CAN LED
RS232/RS485 LED
Buffer Overflow LED
|
|
Betriebstemperatur:
|
-5..+70°C
|
|
Außenabmessungen:
|
Außenabmessungen (mm) 90 x H 75 x B 23
Für Hutschienenmontage
|
|
|
Kurzbeschreibung
Der Konverter ist ein leistungsstarkes CAN-Werkzeug für Entwicklung, Service, Test
und Wartung von CAN basierenden Systemen. CAN Sniffer Stick ist geeignet für die
Online-Beobachtung und Manipulation des Busverkehrs und deren Protokollierung.
Der Konverter unterstützt 11- und 29-Bit-Identifier (CAN 2.0A/2.0B) in Listen-Mode Only
(Listen Mode - kein Senden von Ack-Bit und Errorframes, dadurch keine Beeinflussung
des CAN-Systems durch den Konverter) oder Normal Mode.
CAN Baudrate wird automatisch von dem Konverter erkannt, kann aber auch fest eingestellt
werden zusammen mit anderen Parameter - Konverter Setup Menu
CAN RS232/RS485 Adapter ist optimal geeignet zur Untersuchung des CAN Datenbuses.
Der Konverter kann einfach an jede RS232 oder RS485 angeschlossen werden.
Die Daten Anzeige erfolgt in jedem beliebigen Terminal Programm oder 4N-GX CAN Terminal Programm.
Mehr Informationen finden Sie in den Dokus.
4N-GX-CAN-RS232-RS485-commands-hut-v4.7-germany
4N-GX-CAN-RS232-RS485-commands-hut-v4.7-english
4N-GX CAN-Terminal-v2.05-germany
4N-GX CAN-Terminal-v2.05-english
CAN 2.0A/B Konverter mit kundenspezifische Software sind auf Anfrage erhältlich.
|
|
4N-GALAXY-Terminal-V2.1
CAN-Info
Feldbussystem
Ein Datennetzwerk auf der industriellen Feldebene. An diesem Netzwerk können über Interfaces
verschiedene I/O Module, Sensoren, Regler, usw. mit einem Industrie PC verbunden werden.
Für die Verbindung aller Teilnehmer wird nur eine Leitung oder Kabel benötigt.
Durch ein Feldbussystem werden Installationskosten eingespart.
Ein weiterer Vorteil eines Feldbussystems ist, dass es ständig ausgebaut und erweitert
werden kann.
CAN-Feldbussystem
CAN steht für Controller- Area- Network.
CAN wurde von Bosch für die fahrzeuginterne Kommunikation entwickelt.
Merkmale vom CAN Feldbus:
- Datenrate von 1 MBaud bei einer Netzausdehnung bis zu 50 m
- Beidseitig abgeschlossenes Netzwerk.
- Busmedium ist Twisted-Pair-Kabel.
- Nachrichtenorientiertes Protokoll. Die Nachricht wird mit einer Nachrichtenkennung
(Identifier) gekennzeichnet. Alle Netzknoten prüfen anhand des Identifiers, ob die
Nachricht für sie relevant ist.
- Broadcasting, Multicasting. Alle Netzknoten erhalten gleichzeitig jede Nachricht.
Daher ist eine Synchronisation möglich.
- Echtzeitfähigkeit. Definierte max. Wartezeit für Nachrichten hoher Priorität.
- Priorisierung von Nachrichten. Der Identifier setzt die Priorität der Nachricht fest.
Dadurch können wichtige Nachrichten schnell über den Bus übertragen werden.
- Multi-Master-System. Jeder Busteilnehmer kann seine Nachricht beginnen, wenn
der Bus nicht belegt ist. Bei einem gleichzeitigen Senden von Nachrichten setzt sich
der Teilnehmer mit der höchsten Priorität durch.
- Einfache Kommunikationsdienste. Mit dem CAN-Bus kann man lediglich Nachrichten senden
und Nachrichten anfordern.
- Kurze Blocklänge. Die Datenlänge einer CAN-Nachricht beträgt 8 Byte.
- Datenübertragung mit kurzer Fehlererholzeit. Durch mehre Fehlererkennungsmechanismen,
werden verfälschte Nachrichten mit großer Wahrscheinlichkeit erkannt.
Wird ein Fehler erkannt, so wird die Nachrichtensendung automatisch wiederholt.
- Sicherstellung netzweiter Datenkonsistenz. Gestörte Nachrichten werden als fehlerhaft gekennzeichnet.
- Lokalisation fehlerhafter oder ausgefallener Stationen. Das CAN-Protokoll beinhaltet eine
Funktionsüberwachung von Netzknoten. Netzknoten, die fehlerhaft sind, werden in ihrer Funktion
eingeschränkt oder ganz vom Netzwerk abgekoppelt.
- Buszugriff nach dem CSMA/CA Verfahren.
- unbegrenzte Anzahl von Teilnehmern an einem Bus (theoretisch), bis zu 64 (praktisch).
Fehler in der Busverkabelung z.B.:
- fehlerhafte Busabschlüsse
- nicht ausreichende Sendepegel
- hohe Übergangswiderstände infolge Alterung/Korrosion
- unzureichende Signalgüte, zu lange Stichleitung
- Verwendung falscher Leitungen
- ungünstige Leitungsführung, Störung durch starke Felder

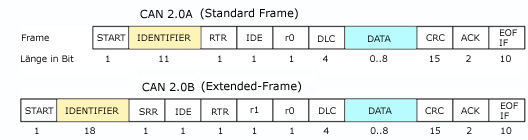

CAN-Bus nach ISO 11898 (High-Speed)
- mit 11 oder 29 Bit Identifier (CAN 2.0A und 2.0B)
- Baudraten 10k, 20k, 50k, 62.5k, 125k, 250k, 500k, 800k, 1000k
- Baudratenerkennung alle Baudraten, + 5k und 100k
Verhältnis von Bus Speed zu Kabellänge
Bus Speed (kbps)
|
Kabel Typ
|
Kabel R/m
|
Abschlußwiderstand
|
Bus Kabellänge
|
50
|
0,75..0,8 mm2 AWG18
|
70 mOhm
|
150..300 Ohm
|
600..1000 m
|
100
|
0,5..0,6 mm2 AWG20
|
<60 mOhm
|
150..300 Ohm
|
300..600 m
|
500
|
0,34..0,6 mm2 AWG22, AWG20
|
<40 mOhm
|
127 Ohm
|
40..300 m
|
1000
|
0,25..0,34 mm2 AWG23, AWG22
|
<26 mOhm
|
124 Ohm
|
0..40 m
|
|
|
|
|
|
|
|
|
|
|
