USB-MP3-4-Car (Prod. Nr. #G10) geeignet für:
Mazda: M2, M3, M6, M6, MPS, MPV, RX8, MX-5, 323f, M5, RX-8, Miata, MPV, Tribute
Mazda RX-8 (ohne/mit Bose Sound System - Radio ab V9.21 bis V 10.01)

Software Version 2.60 - 06.08.2012

Sie suchen ein USB Stick player für Ihr Auto ? Mit Steuerung über Lenkrad und Radiofrontblende ?
Mit Hi Qualität Ausgabe ?
Hier sind Sie richtig !
Radio ausbauen, Player einbauen, Radio einbauen, USB Buchse befestigen, optional AUX_in Buchse befestigen - fertig :)
Stick rein und MP3 ab - have fun :)
Die Aktion dauert ca. 15..60 Min


klein feedback :)))

Hi Roman,
Habe es heute Geschafft alles einzubauen, dank deiner Anleitung ging des recht schnell und einfach....
Das Teil ist Super, einfach der Hammer, genau das was ich gesucht habe, aber eins musst du mir verraten,
wie hast du den USB Adapter festgemacht? vielen dank schon mal bin echt zufrieden... xD


Hi Roman,
I instaled today - had little trouble with the 3rd screw (side one) but OK. I Lost it somewhere in the cocpit :-)
I hope I will not have trouble with it later because I could not find it :-).

Took an hour or so. Good installation .

PLAYER - I started and it seems that it plays and decompress MP3 files in VERY HIGH quality.
Great, much better sound quality than Mazda MP3 CD player.


kleiner TIP für ungläubige ;)

Gericht - "TOP Playlist" - ergibt immer das richtige am Start ! 1250 Titel - wem das zu wenig ist der ist hier FALSCH !

1. 5 Stück USB Sticks anfertigen.
    Jedes Stick bekommt 250 Titel aus gleiche Musikrichtung.
    Sticks beschriften - z.B. Rock, Elektro, Hiphop, Trance, Techno (oder farbliche Sticks benutzen)
2. Sticks im Auto mitführen und nach Lust und Laune einstecken.
3. Mit Random Play Funktion und Skip laufen lassen.
4 . Fertig die Ordner Geschichte - Top Navigation über Lenkrad oder Radiotasten
5 . Have fun :)))






Produkt:

USB-MP3-4-Car (Platine, USB Kabel mit Buchse, AUX Kabel mit Buchse, Anleitung)

Früher oder später ist jeder vom ständigen CD brennen genervt. Man wünscht sich einfach einen direkten USB Anschluss am Werksradio. Man vermisst ebenso häufig einen AUX Eingang (Line In) für Analoge Signale. Häufig ist dieser Wunsch nicht realisierbar da es keine kompatiblen Systemerweiterungen gibt.

Mit dem USB-MP3-4-Car Adapter wird Ihnen eine unkomplizierte Lösung geboten. Durch den USB-MP3-4-Car Adapter erhält Ihr Werksradio eine USB- und eine Standard 3,5 mm Klinken-Buchse.

Die USB Buchse ist vorgesehen für Standard USB 2.0 Sticks auf denen *.MP3 Dateien vorhanden sind. An die 3,5 mm Buchse kann ein analoges Stereo Signal (z.B. myPhone oder andere Telefone) angeschlossen werden.

Ein Umbau oder Eingriff in das vorhandene Autoradio Soundsystem ist nicht notwendig. Andere Komponenten wie z.B. Klimaanlage werden vom USB-MP3-4-Car Adapter nicht beeinflusst. Der Adapter wird an den freien Platz von Tapedeck oder MiniDisk angeschlossen. Wo Sie die USB und 3,5 mm Buchsen anbringen ist Ihnen überlassen. Passende Kabel mit Befestigungsmaterial liegen der Lieferung ebenso bei wie eine detaillierte Step by Step Einbau Anleitung.
USB-MP3-4-Car, M2, M3, M6, MPS, MPV, RX8, MX-5, 323f, M5, Mazda, usb, stick, mp3, player, aux, auto, radio, werksradio, line-in, line, audio, extern, input



Funktionsumfang Software Version 2.60 06.08.2012:

- AUX Eingang 3,5mm Buchse für beliebige analoge Stereo Signale
- USB standard Buchse Interface für USB 2.0 Memory Sticks
- MP3 Player - Chip von VLSI Solution Oy - VS1003B - beste Qualität! Bei 320 kbps MP3 besser als Cd-Rom
- MP3 Titel und Soundnummer Darstellung auf Werksradio Display
- Beim Ausschalten wir der letzte Titel gespeichert
- Beim Einschalten wird die Playlist mit dem zuletzt gespielten Titel fortgesetzt
- Anzeige von Laufzeit, Titel und Track Nummer auf dem Werksradio Display, Nummer und Titel werden gescrollt

- Steuerung nur über Lenkrad:
 - 1 Titel vorwärts und/oder zurück
 - mehrere Titel vorwärts und/oder zurück (schnell)
 - Mute
 - Volume + und Volume -

- Steuerung über Lenkrad oder Radio Unit:
 - 1 Titel vorwärts und/oder zurück
 - mehrere Titel vorwärts und/oder zurück (schnell)
 - Mute
 - Volume + und Volume -
 - Repeat / Titel Wiederholung
 - Random / Titelauswahl per Zufall



Funktion Beschreibung:

Der USB-MP3-4-Car Adapter funktioniert wie folgt: Nach der leichten und gefahrlosen Montage ist der volle Funktionsumfang verfügbar.
D.h. Werksradio einschalten - USB Stick rein - Tape/MD oder Media Taste drücken - fertig MP3 werden abgespielt :) Über das Lenkrad und/oder das Radio können Sie zwischen den Titeln nach Belieben vor- und zurück-schalten. Auch lässt sich die Lautstärke und die Stummschaltung wie gewohnt bedienen. Auf dem Radio Display wird der aktuelle Titel (MP3 ID Tag), die Titelnummer und Spielzeit angezeigt. Über die Radio Unit sind auch die Funktionen Repeat / Titel Wiederholung und Random / Titelauswahl per Zufall vorhanden.

Der USB Eingang wird wie gewohnt genutzt mit dem einstecken eines USB Sticks. Wird der Stick entfernt stoppt die Wiedergabe. Wird ein zuletzt benutzter USB Stick wieder eingesteckt, wird die Playlist fortgesetzt. Hat sich in der Zwischenzeit etwas auf dem Stick verändert oder ein anderer Stick wird eingesteckt wird der erste Titel abgespielt.

Falls Sie den AUX Eingang (Line In) benutzen möchten, dann brauchen Sie nur den USB-MP3-4-Car ohne USB Stick einzuschalten
und der AUX_in Eingang wird aktiviert.


Anleitung USB-MP3-4-Car (Prod. Nr. #G10)

Einbau

USB Stick MP3 Player - Software Version 2.60 – Produkt #G10
Bitten nehmen Sie sich etwas Zeit und gucken die Installationsvideos an. Zu finden auf der DVD.
Dort können Sie den Einbauvorgang ganz genau sehen. Bei dem Einbau bitte wie in dem Video gezeigt vorgehen.

USB Stick

USB Stick formatieren als FAT32. Der Stick darf keine Ordner beinhalten.
Gewünschte MP3 Dateien auf den Stick kopieren. Max. 250 Dateien. (Alles über 250 wird ignoriert)
Dateinamen müssen mit .MP3 oder .mp3 enden.

Funktionsbeschreibung

Das Radio einschalten und USB Stick mit MP3 Dateien einstecken.
Die Taste "TAPE/MD" oder "MEDIA" drücken - jetzt wird der USB-MP3-4-Car Player aktiviert.
Der USB MP3 Player erstellt ein Inhaltsverzeichnis (intern - nicht auf dem Stick).
Der Vorgang kann einen Moment dauern 0,1 bis 2 Sekunden lang (je nach Stick Eigenschaften).

Ist alles OK dann wird der erste Titel abgespielt dann der zweite und so weiter...
Über das Lenkrad und die Radio Tasten kann der Player gesteuert werden.
Wird das Radio über den Zündschlüssel ausgeschaltet so merkt sich der Player nicht
welches Lied zuletzt gespielt wurde. Beim erneuten Einschalten fängt er mit dem ersten Lied an.

Wird erst das Radio dann die Zündung ausgeschaltet so merkt sich der Player was
zuletzt gespielt wurde. Wird der Player erneut eingeschaltet so fängt der Player mit dem
zuletzt gespielten Lied an.

Der Stick darf auch im eingeschalteten Zustand eingesteckt oder getauscht werden.

Über die "DISP" Taste kann der Anzeigemodus gewechselt werden - Numer + Titel (scroll) - Spiel Zeit - Device (MP3 Player)


Funktionsbeschreibung – AUX Eingang

Falls Sie den AUX Eingang (Line In) benutzen möchten, dann brauchen Sie nur den USB-MP3-4-Car ohne USB Stick einzuschalten
und der AUX_in Eingang wird für beliebige Audio Quellen aktiviert.
Während der Benutzung der AUX Funktion wird im Display kontinuierlich „AUX_in On“ angezeigt und die Spieldauer.

Danke für Ihr Vertrauen in 4N-GX Produkt ! Have fun !



Technische Daten von USB-MP3-4-Car

Voraussetzungen für den Einsatz:
Werksradio Base Unit mit Anschlussmöglichkeit für ein Tapedeck oder einen MiniDisk Player (z.B. MiniDisk CX-BM4290F)
Zu finden in z.B.:
Mazda RX-8 (ohne/mit Bose Sound System - Radio ab V9.21 bis V 10.01)
RX-8, Mazda6, Mazda5, Mazda3, Miata, MPV, Tribute und Mazda2


MP3 unterstützte Formate:
MPEG Layer III Formats
Sampelrate______________Bitrate
32...48kHz - Mpeg 1.0 - 32...320kbps
16...24kHz - Mpeg 2.0 - 08...160kbps
08...12kHz - Mpeg 2.5 - 08...160kbps


Hardware:
PCB vergoldet
Freescale Controller FX512
FTDI USB Controller
MP3 Chip von VLSI Solution Oy - VS1003B - beste Qualität!
Abmessungen 11 x 100 x 30 in mm

Mitgelieferte Kabel:
USB Kabel mit Buchse - 60 cm
Audio Kabel mit Buchse - 60 cm


Lieferbare Versionen:
Software Version 2.60 06.08.2012:
USB und AUXin: USB 2.0 Stick mit min. 2 und max 250 *.MP3 Dateien (was über 250 ist wird ignoriert) max. 12 GB für 250 Titel


USB-MP3-4-Car - Bedienungsanleitung USB Stick MP3 Player
Mazda RX-8, Mazda6, Mazda5, Mazda3, Miata, MPV, Tribute und Mazda2 - Software Version 2.00 - produkt #G10


Neuste Software Vsrsion 2.60 - 06.08.2012

Test (alte Vsrsion 1.20)

Installation kurz (alte Vsrsion 1.20)

Installation 1 lang (alte Vsrsion 1.20)

Installation 2 lang (alte Vsrsion 1.20)

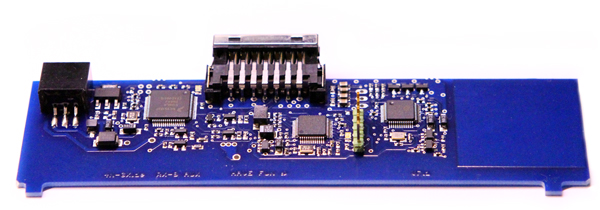

Bilder letzte Version V2.60 - PCB vergoldet

Produkt: RX-8, Mazda, usb, stick, mp3, player, aux Produkt: RX-8, Mazda, usb, stick, mp3, player, aux Produkt: RX-8, Mazda, usb, stick, mp3, player, aux Produkt: RX-8, Mazda, usb, stick, mp3, player, aux
Bilder alte Version

Produkt: RX-8, Mazda, usb, stick, mp3, player, aux Produkt: RX-8, Mazda, usb, stick, mp3, player, aux Produkt: RX-8, Mazda, usb, stick, mp3, player, aux Produkt: RX-8, Mazda, usb, stick, mp3, player, aux Produkt: RX-8, Mazda, usb, stick, mp3, player, aux
Produkt: RX-8, Mazda, usb, stick, mp3, player, aux Produkt: RX-8, Mazda, usb, stick, mp3, player, aux Produkt: RX-8, Mazda, usb, stick, mp3, player, aux Produkt: RX-8, Mazda, usb, stick, mp3, player, aux Produkt: RX-8, Mazda, usb, stick, mp3, player, aux
Produkt: RX-8, Mazda, usb, stick, mp3, player, aux Produkt: RX-8, Mazda, usb, stick, mp3, player, aux Produkt: RX-8, Mazda, usb, stick, mp3, player, aux Produkt: RX-8, Mazda, usb, stick, mp3, player, aux Produkt: RX-8, Mazda, usb, stick, mp3, player, aux
Produkt: RX-8, Mazda, usb, stick, mp3, player, aux Produkt: RX-8, Mazda, usb, stick, mp3, player, aux Produkt: RX-8, Mazda, usb, stick, mp3, player, aux Produkt: RX-8, Mazda, usb, stick, mp3, player, aux Produkt: RX-8, Mazda, usb, stick, mp3, player, aux


FAQ´s

01 - Wie funktioniert das Teil?
Ich würde sagen gut aber das wäre gelogen - ohne Probleme einfach SUPER das ist richtig :)

02 - Das gibt´s doch schon 1000 mal, wieso sollte man deines kaufen ? Gibts da irgendwelche Vorteile ?
Funktioniert mit jeder Radio Software Version! Auch mit Software V10.01.
Lenkradsteuerung, Titel, Zeit und Nummer Anzeige auf Radio Display.

03 - Mir wurde immer gesagt, dass mein Radio zu neu ist (Bj 2009)?
Kein Problem. Ob 2003 oder 2011 ist egal.

04 - Ich hab das BOSE-System und keine Ahnung, ob die Voraussetzungen da gleich sind.
Mit BOSE-System und ohne BOSE-System ist kein Problem

05 - Kann die Klima oder der CAN Bus beeinflusst werden ?
Nein. Der USB-MP3-4-Car Adapter kommuniziert nur mit dem Werksradio.

06 - Bei Abspielen kommen Unterbrechungen vor - warum ?
Der USB Stick ist zu langsam - bitte ein neueres schnelleres Stick verwenden.

...gerne beantworten wir Ihnen Ihre Fragen. Senden Sie uns doch einfach eine eMail an 4N-GALAXY
